Dd-wrt: vpn lan-to-lan con pptp

Mi appresto a descrivere come realizzare una vpn lan-to-lan per mezzo del protocollo pptp che dd-wrt mette a disposizione sia come client che come server.

Le prove sono state eseguite con una Fonera 2100 e un Linksys wrt54gl. La fonera è stata configurata come client pptp per accedere al Linksys wrt54gl configurato come server. Di seguito la descrizione delle due reti e delle versioni di dd-wrt installate sui router:

Rete A:

• Indirizzo di rete: 192.168.1.0/24
• Indirizzo ip della Fonera: 192.168.1.240
• Versione dd-wrt utilizzata: v24-sp1 (07/26/08) std – SVN revision: 9994

Rete B:

• Indirizzo di rete: 192.168.50.0/24
• Indirizzo ip del Linksys wrt54gl: 192.168.50.254
• Versione dd-wrt utilizzata: v24 (05/24/08) mini – SVN revision: 9525

Configurazione Liksys wrt54gl come server PPTP

Attiviamo il server pptp del linksys andando nel pannello di controllo di dd-wrt nel menu Serices/PPTP, nella sezione PPTP Server.

Qui impostiamo l’indirizzo ip con cui verrà visto il router dal client (fonera) che instaurerà la connessione: nel mio caso ho scelto 192.168.100.254.

Indichiamo l’intervallo di indirizzi da assegnare ai possibili client che si connettono al server (in realtà in questo caso non viene assegnato nessun indirizzo ip al router client (fonera) ma viene mantenuto quello dello della lan e su questo viene creata un connessione puno-punto come vedremo in seguito): nel mio caso ho scelto il range tra 192.168.100.100 a 192.168.100.120.

Come ultimo parametro non rimane che indicare l’utente e la password da utilizzare per fare autenticare il client, che va inserito in questa forma:

username * password *

Nel mio caso l’utente è david e la password è 123456789.

Una volta salvato e applicato le modifiche il server pptp si metterà in ascolto per eventuali connesioni da parte dei client.

Configurazione della Fonera 2100 come client PPTP

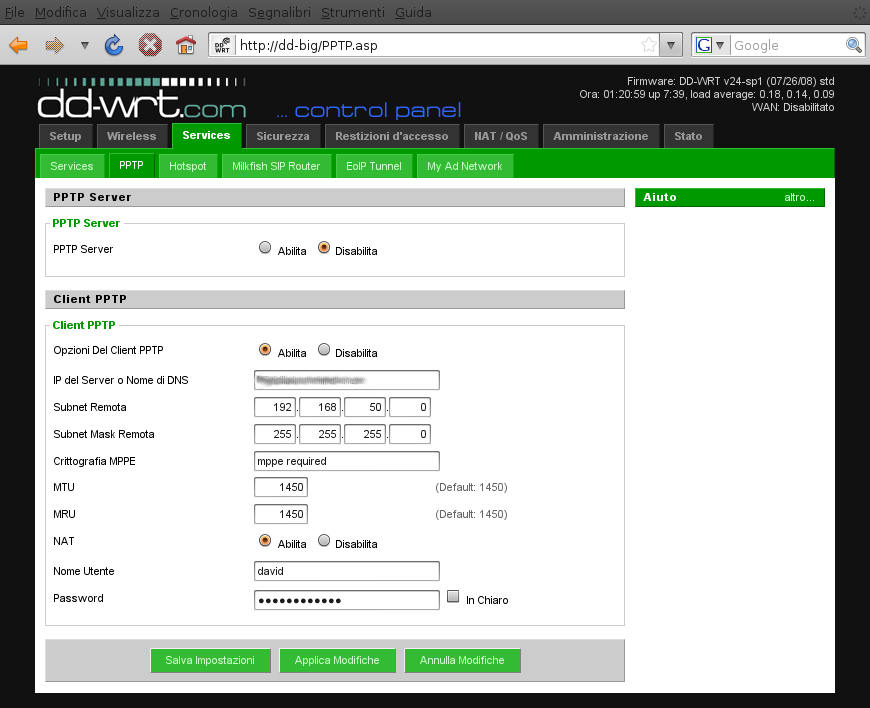

La configurazione di dd-wrt come client pptp avviene similmente alla sezione precedente,  inserendo gli appositi parametri nella sezione Client PPTP raggiungibile dal menu Services/PPTP dell’interfaccia web.

Quindi sulla Fonera andranno inseriti l’indirizzo ip o l’hostname pubblico con cui è possibile raggiungere il rotuter che funge da server pptp (Linksys wrt54gl), nell’immagine non lo vedete per motivi di riservatezza. Successivamente inseriamo la subnet/netmask della rete che vogliamo raggiungere che sta dietro al Linksys (192.168.50.0/255.255.255.0). Indichiamo se le richieste verso la vpn devono essere nattate o meno e in fine inseriamo l’utente e password con cui autenticarsi sul router che funziona da server pptp (Linksys).

Una volta salvate e applicate le modifiche il router proverà immediatamente a instaurare la connessione pptp e questo avverra anche ad ogni avvio della Fonera.

A livello di sistema la vpn viene vista come due interfacce di rete punto-punto, una per ogni router. Infatti se tutto è enadato ok potremo notare che digitando il comando ifconfig (da lina di comando dopo essersi precedentemente connessi con ssh/telnet) tra le interfacce visualizzate è presente una denominata ppp0:

Linksys wrt54gl:

ppp0      Link encap:Point-to-Point Protocol
          inet addr:192.168.100.254  P-t-P:192.168.1.240  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1450  Metric:1
          RX packets:1769 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1550 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3
          RX bytes:1868097 (1.7 MiB)  TX bytes:130694 (127.6 KiB)

Fonera 2100:

ppp0      Link encap:Point-to-Point Protocol
          inet addr:192.168.1.240  P-t-P:192.168.100.254  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1450  Metric:1
          RX packets:3242 errors:0 dropped:0 overruns:0 frame:0
          TX packets:3502 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3
          RX bytes:365911 (357.3 KiB)  TX bytes:2460804 (2.3 MiB)

Rifiniture

Possiamo testare l’effettivo funzionamento della vpn eseguendo un ping da un qualsiasi host della rete 192.168.1.0/24 verso il router Linksys 192.168.50.254 o qualsiasi altro host appartenente alla rete 192.168.50.0/24. Purtroppo però non è vero il contrario, ovvero se proviamo a eseguire un ping da un host della rete 192.168.50.0/24 verso uno della 192.168.1.0/24 questo non funziona perchè sul router che fa da server pptp (Linksys) manca l’apposita regola di routing. Infatti se sul Linksys wrt54gl impartiamo il comando route add -net 192.168.1.0/24 gw 192.168.100.254 vedremo che il ping inizierà a funzionare.

Con il comando precedentemente indicato andiamo a dire al Linksys che per raggiungere la rete 192.168.1.0/24 deve passare dal router con indirizzo 192.168.100.254, ovvero quello con cui viene visto Linksys nella connessione punto-punto della vpn.

Passiamo ora ad automatizzare l’inserimento della regola di routing nel momento in cui viene connessa la vpn. Dobbiamo sapere che nel momento del boot di un router configurato come server pptp viene creato una serie di script nella directory /tmp/pptpd che vengono lanciati per instaurare la vpn, tra questi ne è presente uno che si chiama ip-up, il quale viene lanciato appena dopo la creazione dell’interfaccia punto-punto ppp0 ed è utilizzato per  impostare alcune regole sul firewall. Nella mia configurazione il file si presenta con il seguente contenuto:

#!/bin/sh
/sbin/startservice set_routes
/usr/sbin/iptables -I FORWARD -i $1 -p tcp --tcp-flags SYN,RST SYN -m tcpmss --mss 1353: -j TCPMSS --set-mss 1352
/usr/sbin/iptables -I INPUT -i $1 -j ACCEPT
/usr/sbin/iptables -I FORWARD -i $1 -j ACCEPT

Allo script vengono passati i seguenti parametri:

• $1 = nome dell’interfaccia punto-punto (ppp0)
• $2 = device a livello di sistema che identifica il tunnel punto-punto (/dev/pts/1)
• $3 = velocita di baudrate della connessine (115200)
• $4 = indirizzo ip locale della connessione punto-punto (192.168.100.254)
• $5 = indirizzo ip remoto della connessione punto-punto (192.168.1.240)
• $6 = indirizzo ip pubblico del router che si collega come client

Quello che faremo è inserire il comando che crea la regola di route, dove volendo potrà essere discriminato a piacere per mezzo di un qualsiasi degli argomenti passati. Nel mio caso ho deciso di creare la regola solo se l’indirizzo remoto ($5) è 192.168.1.240. Queste sono le linee cho ho accodato al file /tmp/pptpd/ip-up:

if [ "$5" == "192.168.1.240" ]; then
route add -net 192.168.1.0/24 gw 192.168.100.254
fi

Purtroppo però il file in questione è residente su un filesystem volatile, questo vuol dire che allo spengimento del router non esisterà più e verrà rigenerato in fase di boot, quindi tutte le modifiche che abbiamo apportato andranno perse. Per ovviare a questo problema possiamo fare inserire la nosta modifica con un comando echo da dd-wrt proprio in fase di boot. Lo facciamo inserendo il comando

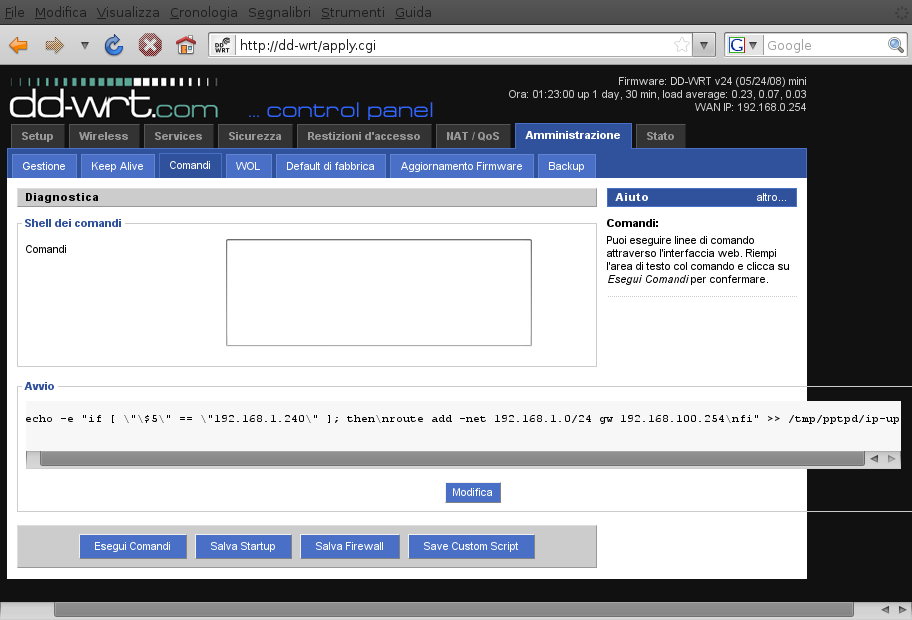

echo -e "if [ \"\$5\" == \"192.168.1.240\" ]; then\nroute add -net 192.168.1.0/24 gw 192.168.100.254\nfi" >> /tmp/pptpd/ip-up

nella videata raggiungibile dal menu Ammunistrazione/Comandi del router Linksys e premendo il pulsante Salva Startup.

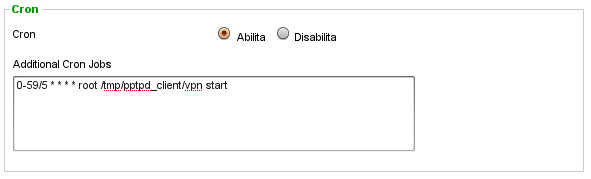

Ultimo appunto per quanto riguarda il router che funziona da client pptp (Fonera). Inquesto è presente lo script /tmp/pptpd_client/vpn che serve per avviare (/tmp/pptpd_client/vpn start) o fermare (/tmp/pptpd_client/vpn stop) la connessione vpn. Quando allo script viene passato il parametro start viene avviata la vpn se non è già attiva. In caso di caduta della vpn possiamo inserire il comando in un’apposito crontab in modo che questa venga ritirata su in automatico. Ho inserito la seguente stringa nel crontab (dalla sezione Cron raggiungibile dal menu Amministrazione/Gestione) che tenta di fare partire la vpn ogni cinque minuti:

0-59/5 * * * * root /tmp/pptpd_client/vpn start

E con quest è tutto.
